華創設計：教你制定一套合理的實驗室裝修設計方案

行業資訊 8/23/2023 8:41:02 AM 管理員 893

　　實驗室裝修不同于普通建筑裝修，實驗室屬于功能性的室內空間，更側重于使用。無論實驗室改造翻新、綜合樓改實驗樓、辦公樓改實驗樓、舊樓功能改造、實驗室搬遷、實驗室隔斷等實驗室裝修設計，前期寫裝修改造方案是必不可少的;下面公司教你如何制定一套合理實驗室裝修設計方案。

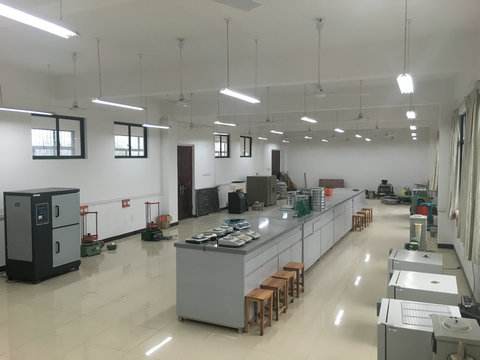

　　公司實驗室裝修設計精品案例

　　一、實驗室裝修設計的出發點

　　1.安全可靠

　　從功能布局、氣流控制、智能監控、應急消防、系統管理等多角度，全方位考慮，確保辦公實驗人員、樣品、數據、儀器、系統和環境安全。

　　2.環保節能

　　圍繞電力節能、空調節能、通風節能等設計，優化三廢治理，滿足三星綠色建筑標準，節能、節地、節水、節材，低碳環保，以人為本。

　　3.先進前衛

　　參照執行歐美和國家標準，與國際前沿技術接軌，前瞻性設計，充分考慮檢測項目、檢測儀器和檢測技術拓展和更新?lián)Q代需求，實現操控的人性化、智能化和集成化。

　　4.大氣美觀

　　要充分展示行業特點和地域風情，大氣美觀，注重色彩的搭配，空間的轉換，環境的塑造，把針對不同功能需求差異化設計，滿足人體、樣品和儀器要求。

　　二、實驗室裝修設計環境要求

　　1.實驗室通風

　　實驗室經常由于實驗時間長，人員多和實驗過程中產生一些有害氣體，造成空氣污濁，對人體不利。為了防止實驗室工作人員吸入或咽入一些有毒的、可致病的或毒性不明的化學物質和有機氣體，實驗室中應有良好的通風，必要時應設空調。通風設備有：通風柜、通風罩或局部通風裝置。除了樓主提到的外，需要注意有機溶劑前處理和使用電爐進行前處理的通風柜應分別布置在不同的實驗室，局部排風裝置和排風罩必須具有足夠的功率，否則實際工作中難以滿足使用要求。

　　2.濕度和溫度

　　實驗室要求適宜的溫度和濕度。室內的小氣候，包括氣溫、濕度和氣流速度等，對在實驗室工作的人員和儀器設備有影響。夏季的適宜溫度應是18-28℃，冬季為16-20℃，濕度最好在30%(冬季)-70%(夏季)之間。除了特殊實驗室外，溫濕度對大多數理化實驗影響不大，但是天平室和精密儀器室應根據需要對溫濕度進行控制。

　　3.潔凈度

　　經常保持實驗室的清潔是非常重要的。室外大氣中的塵埃，借通風換氣過程會進入實驗室，實驗內含塵量過高，空氣不凈，不但影響檢測結果，而且，其微粒落在儀器設備的元件表面上，可能構成障礙，甚至造成短路或其他潛在危險。潔凈實驗室是要花銀子的，建議不是特殊需要可不進行潔凈實驗室設計，若有需要可以對大型精密儀器室、特殊實驗室進行設計，一般達到萬級凈化要求即可。若有多個潔凈實驗室，送排風系統應各自獨立設計，獨立使用。

　　三、實驗室裝修設計功能布局

　　不同實驗室特性也有所不同，比如理化實驗室，它的特性，就應創造一個安全、舒適、美化的實驗室工作環境，辦公區域與實驗區域分開，即形成非受控區域和受控區域。理化實驗室應配置辦公室、檔案室(報告編制室)、收樣及樣品儲藏室、大型儀器室、小型儀器室、天平室(玻璃量器檢定室)、化學實驗及樣品前處理室、電烤室、洗滌室、實驗用水(超純水)制備室、暗房、試劑儲藏室。

　　1.檔案室(報告編制室)

　　用于報告的編制及打印，科室資料的儲藏及查閱。

　　2.收樣室

　　獨立的樣品存儲室，存儲柜功能區間應劃分清楚，標明未檢樣品、在檢樣品和已檢樣品。樣品室必須干燥、通風、防塵、防鼠。

　　3.化學實驗及樣品前處理室

　　實驗室必須有排風設施，獨立排氣柜，有機、無機前處理分開;墻、地板、實驗臺、試劑柜等要絕緣、耐熱、耐酸堿和耐有機溶劑腐蝕;地面應有地漏，防倒流。設置中央實驗臺的實驗室應設供實驗臺用的上下水裝置、電源插頭。

　　實驗室通風柜

　　四、實驗室家具的布局

　　以理化實驗室為例，大多理化室設計是以島型設計為主，配有邊臺、中央臺及試劑架、排毒柜、高柜，中央臺帶雙層玻璃試劑架，臺面安裝pp水槽及三口水龍頭;此外還配有萬向排煙罩;預留空調冰箱位置，實驗室整體操作流程通暢、安全、實用、方便。

　　1. 一般實驗室設計以l型或一字型設計為主，配有邊臺及pp水槽及三口水龍頭。實驗室整體操作流程通暢、安全、實用、方便。

　　2.熱工室根據操作要求，采用雙u字型設計方案，柜體采用全鋼結構，學生性好，可以滿足設備放置及使用。

　　3. 一般儀器室設計以u型或l字型設計為主，配套專用儀器邊臺及寫字臺，臺體設有坐人位，便于儀器操作及數據記錄，儀器臺離墻或柱500mm為儀器檢修通道。

　　4.天平室設計采用專業天平臺(鋼木結構、18mm大理石臺面、具有三級防震功能)，天平室還設小邊臺，供稱量前準備用及放置稱量物品。

　　5.ups室設計有ups支架，便于ups放置。

　　五、實驗室裝修設計步驟

　　1)初步設計

　　1.專業工程師勘察現場、了解現場環境特點;

　　2.與客戶詳細溝通，領悟客戶的想法與要求，消化并加以分析;

　　3.有針對性地收集相關資料：包括相應的儀器設備、實驗室操作流程等;

　　4.確定設計風格，規劃整體平面布局，與客戶交流;

　　5.確定平面方案后進行整體的設計，彩色效果圖繪制、備注說明、文字方案、工程預算等。

　　2)施工方案

　　1.確定整體裝修設計方案;會充分的體會客戶的要求，并且專業的團隊在改造實驗室的時候，會把實驗室未來的發展空間，設計出來告訴客戶的，讓客戶明白。

　　2.對現場細部考察，了解客戶對材料品牌或其他方面的特殊要求;然后根據客戶的需求，比如材料的品牌和實驗室一些的其他要求，進行對客戶有利的分析。把實驗室一些比較非常耗能源的東西，進行合理的更換，讓客戶的實驗室在以后的使用過程中是可以減少能源的使用，而且把一些對人體有毒的材料進行更換，更好的保護實驗室實驗人員的人身安全。你可能感興趣：十萬級無塵車間

　　3.深化圖紙：包括設計說明、文字方案、工程預算、平面圖、立面圖、部面圖、色彩效果圖、關鍵部位大樣圖、給排水、電氣、暖通等體與細節等達到按圖施工的標準;

　　4.確定方案后，輸出全套施工圖紙。

　　3)項目實施

　　1.施工方案確認交底，組建項目部，進行施工前人、財、物的各項準備工作;

　　2.嚴格根據施工工藝、施工進度計劃施工，確保施工質量及進度，隱蔽工程要監理方驗收合格后，進入下一道工序施工。

　　3.加強客戶溝通，對項目變及時調整;

　　4.及時上報竣工資料，做好工程交接工作。

　　實驗室建設

　　六、實驗室裝修設計注意事項

　　1)實驗室裝修布局

　　實驗室的室內環境，由于空間的結構劃分已經確定，在界面處理、裝飾布置、家具設置之前均應以其內部使用方便合理為依據進行布置。

　　按實驗室的使用功能大致可分為：

　　準備室(或前處理室)、分析室、儀器室、天平室、微生物室(或潔凈室)、儲藏室等。布局設計時，在滿足不同功能的實驗室需求的同時，應盡量考慮按實驗工作的流程來進行合理的布局，減少工作人員作無謂來回走動，即效率原則。另外，在進行儀器室的布局設計時，應盡量避免不同儀器間相互干擾的問題。

　　2)整體造型要統盤構思

　　在裝潢前統盤構思十分重要。一個雜亂的，不協調的室內環境，往往與在裝潢前缺乏統盤構思有關。構思、立意，可以說是室內設計的靈魂。所謂統盤構思，就是說要把室內環境設計成什么風格和造型特征，從總體上根據實驗室的功能性、實用性、資金預算等主要內容作統盤考慮，即所謂“意在筆先”。先有了個總的構想，然后才著手地面、墻面等，怎樣裝飾，選用什么樣式的實驗室家具、燈具以及窗簾等。

　　3)要注意色彩、材質的協調和諧

　　有了造型和藝術風格上的整體構思以后，就可以從整體構思出發，設計、確定室內地面、墻面和頂面等的色彩和材質，確定實驗室家具整體色調。

　　根據總的構思要求確定主色調，考慮不同色彩的配置和協調，例如，明度的高低、冷暖的偏向，以及局部高彩度的小件擺設，如此這般才能有條不紊。

　　4)實驗室內部裝修

　　1.實驗室應采用框架結構，便于實驗室合理布局;

　　2.實驗室的建筑耐火等級不宜低于二級，消防設施的設置應符合國家有關建筑防火設計規范的規定;

　　3.實驗室設計的抗震設防類別不應低于乙類建筑;標簽;改造方案

　　4.有潔凈度、壓力梯度、恒溫恒濕等特殊要求的實驗室地面材料還應滿足整體無縫隙的要求;

　　5.有緩沖間的實驗室(包括：潔凈實驗室、生物安全實驗室等機構復雜的實驗室用房)，應留有隱蔽的設備門，共實驗設備，尤其是大型設備的進出;

　　6實驗室的墻面應采用表面吸附性小、清潔方便的建筑材料;相關閱讀：實驗室通風櫥

　　7.實驗室的地面應采用耐腐蝕的、耐磨損、防滑、易沖洗的建筑材料;

　　8.實驗室外窗不應采用有色玻璃，以免在實驗時造成色覺判斷誤差，對有避光要求的實驗室應另行采取物理屏蔽措施;
